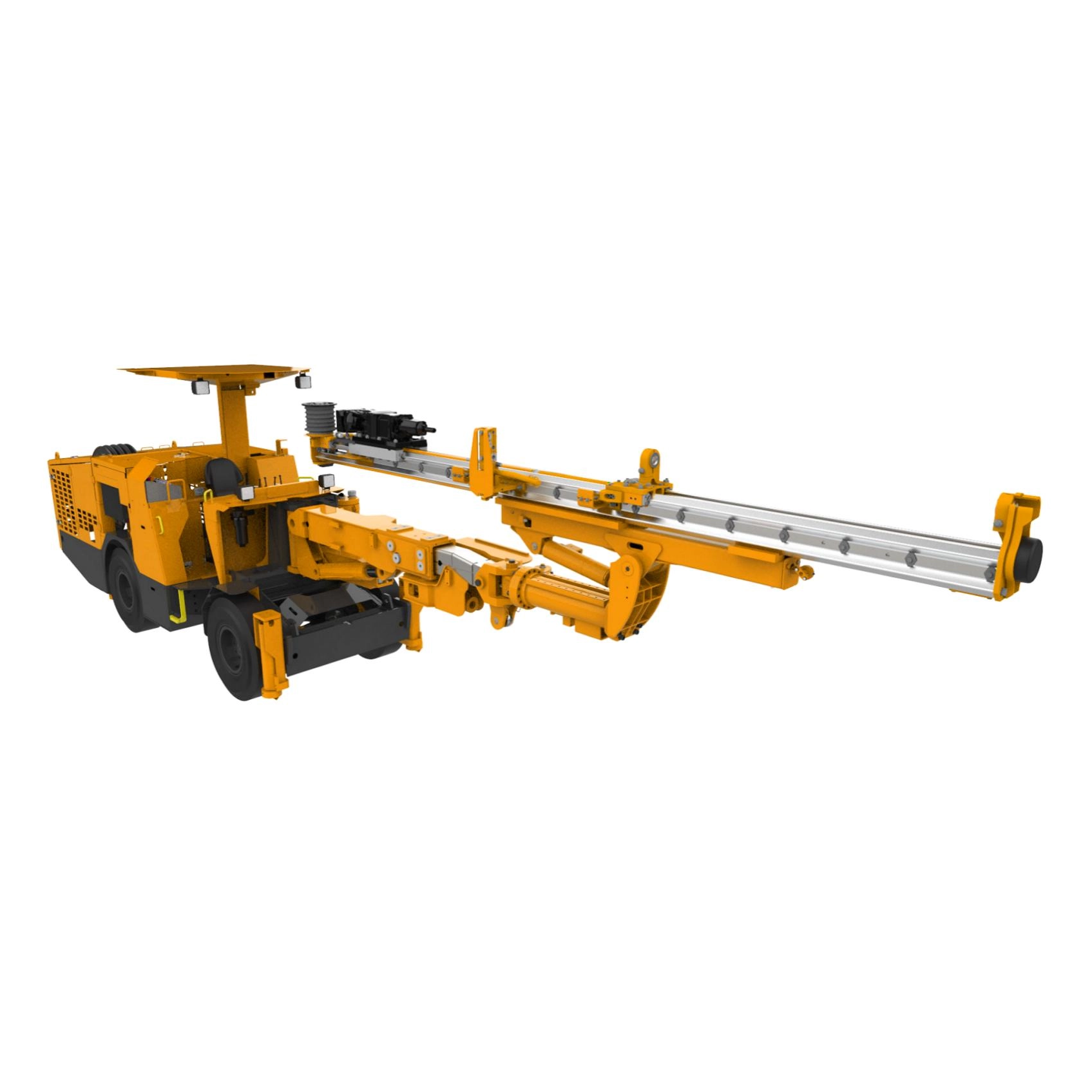

Come scegliere un Jumbo di perforazione di sviluppo

L'acquisto di attrezzature per l'estrazione sotterranea richiede notevoli spese in conto capitale. La scelta della macchina sbagliata porta rapidamente a gravi colli di bottiglia. Sperimenterai un eccessivo sovraccarico e dovrai affrontare mal di testa dovuti alla manutenzione della composizione. È necessario affrontare questa decisione di acquisto come qualcosa di più di una semplice transazione hardware. Richiede l'abbinamento preciso di una macchina specifica alle vostre realtà geologiche. È necessario considerare i profili di intestazione e gli obiettivi di produzione della vita mineraria. La navigazione nelle specifiche del produttore spesso risulta difficile per i team di approvvigionamento. Questa guida illustra direttamente il marketing delle brochure. Ci concentriamo esclusivamente sui criteri tecnici, operativi e finanziari necessari per specificare il corretto sviluppo della perforazione jumbo. Esploreremo come allineare le configurazioni del braccio con le dimensioni della deriva. Imparerai a valutare componenti essenziali come drifter e feed. Evidenziamo esattamente cosa differenzia le unità ad alte prestazioni da quelle inaffidabili. Alla fine di questa guida avrai un quadro chiaro. Potrai quindi prendere una decisione di approvvigionamento sicura e supportata dalla progettazione.

Punti chiave

• Abbina la macchina alla direzione: le dimensioni della direzione, il raggio di sterzata e le dimensioni del tram determinano la configurazione di base prima di prendere in considerazione qualsiasi altra specifica.

• Il numero dei bracci determina l’applicazione: un jumbo di perforazione a braccio singolo è ottimale per l’estrazione in vene strette, mentre gli impianti a braccio multiplo sono obbligatori per lo sviluppo di tunnel su larga scala.

• Guarda oltre le spese di capitale e il TCO: gli intervalli di ricostruzione dei Drifter, la disponibilità dei pezzi di ricambio e la complessità del sistema di controllo influenzano direttamente il costo totale di proprietà (TCO) e il tempo di attività a lungo termine.

• Sicurezza e automazione non sono negoziabili: la protezione degli operatori (FOPS/ROPS) e diversi livelli di automazione della perforazione sono ormai requisiti di base standard per gli approvvigionamenti moderni.

1. Definire il profilo sotterraneo e i vincoli geologici

Stabilire innanzitutto l'ambiente operativo fisico. Funziona come filtro principale per la selezione dell'attrezzatura. Se ignori i vincoli fisici, anche la macchina più avanzata non riuscirà a funzionare.

Dimensioni dell'intestazione e area di copertura

È necessario misurare con precisione i requisiti massimi di copertura del viso. Calcolare la larghezza e l'altezza richieste della facciata del tunnel. La barra deve raggiungere agevolmente tutto il profilo. Se gli operatori devono riposizionare costantemente il trasportatore, si perde tempo di ciclo prezioso. Una deriva standard richiede calcoli di copertura precisi. Ti consigliamo di mappare gli angoli estremi del tuo profilo di esplosione. Assicurarsi che il braccio raggiunga cinematicamente questi bordi senza sollecitare i cilindri idraulici.

Raggio di sterzata e spazi liberi dal tracciamento

Calcola il raggio di sterzata minimo entro le derive esistenti. Una macchina ad alta produzione è inutile se rimane bloccata. Deve attraversare gli incroci stretti senza sforzo. Misurare attentamente gli spazi liberi dai tram. Includere condotti di ventilazione e tubazioni nei limiti di altezza.

1. Misura la larghezza dell'intersezione più stretta nel tuo piano minerario.

2. Calcolare il raggio di sterzata interno ed esterno richiesto.

3. Tenere conto della sporgenza del braccio durante la modalità di trasporto.

4. Tieni conto delle pendenze del pavimento, poiché le rampe ripide modificano l'altezza da terra.

Durezza della roccia e abrasività

La geologia determina completamente i vostri requisiti idraulici. Consideriamo principalmente la resistenza alla compressione non confinata (UCS). Un UCS elevato richiede una maggiore potenza percussiva da parte del drifter. Il contenuto di silice determina l'abrasività della roccia. La roccia altamente abrasiva richiede robusti componenti interni del drifter e una maggiore spinta di alimentazione. È necessario allineare la potenza della perforatrice da roccia con queste realtà geologiche. Questo allineamento mantiene tassi di penetrazione costanti e previene la rottura prematura della punta del trapano.

2. Configurazioni del braccio: selezione del braccio singolo o multiplo

La scelta della configurazione del braccio rappresenta una decisione strutturale enorme. Determina l’agilità complessiva e il volume di produzione. Non sarà possibile modificare facilmente questa configurazione in un secondo momento.

Il caso di un Jumbo di perforazione a braccio singolo

A Jumbo di perforazione a braccio singolo si adatta perfettamente all'estrazione in vena stretta. Lo vediamo eccellere nello sviluppo localizzato e nelle operazioni di tunneling stretto. La sua natura compatta fornisce una manovrabilità senza pari sottoterra. Beneficerai di un prezzo di acquisto iniziale più basso. La manutenzione rimane semplice perché si effettua la manutenzione di un solo meccanismo di perforazione. Supera facilmente gli angoli acuti. Spesso si inserisce in gabbie da trasporto restrittive per l'accesso al pozzo.

Il caso delle configurazioni a barra multipla (due o tre barre)

I tunnel civili di grande profilo richiedono più bracci. Anche le operazioni di estrazione mineraria sotterranea fanno molto affidamento su di essi. Ottieni un aumento esponenziale della velocità di produzione. A volte due operatori possono gestire tre bracci contemporaneamente utilizzando modalità automatizzate. Tuttavia, devi affrontare notevoli compromessi. La macchina occupa un ingombro molto maggiore. Richiede derive più ampie per il tramming. Inoltre, a causa del complesso percorso idraulico, si assume un onere di manutenzione più pesante.

Confronto della configurazione del braccio

Caratteristica	Impianti a braccio singolo	Impianti a braccio multiplo
Dimensione ottimale della deriva	Sotto i 3x3 metri	Oltre 4x4 metri
Manovrabilità	Eccellente nelle curve strette	Richiede ampie intersezioni
Complessità di manutenzione	Basso (meno parti mobili)	Alto (idraulica complessa)
Velocità di produzione	Moderato (foratura sequenziale)	Alto (perforazione simultanea)

3. Valutazione dei componenti principali di un impianto di perforazione a fronte sotterraneo

Le specifiche tecniche separano gli impianti ad alte prestazioni dai frequenti visitatori dei negozi. È necessario valutare rigorosamente la meccanica di base. Piccoli guasti ai componenti causano enormi ritardi nella produzione.

Perforatrici da roccia (vagabondi)

Il vagabondo funge da cuore pulsante dell'attrezzatura. È necessario valutare la frequenza dell'impatto, la coppia e la potenza percussiva. Abbina questi direttamente ai tassi di penetrazione target. Evita l’errore comune di specificare eccessivamente i drifter. Troppa potenza nella roccia tenera provoca un'eccessiva usura della punta. Porta anche a una grave deviazione del foro. Scegli una potenza in kilowatt ottimizzata per i tuoi strati rocciosi specifici.

Sistemi di alimentazione

In genere si sceglie tra alimentazioni in alluminio e acciaio. L'alluminio offre un peso più leggero. Ciò consente movimenti del braccio più rapidi e riduce lo stress del trasportatore. L'acciaio offre una durata superiore in ambienti altamente abrasivi. Concentrarsi fortemente sull'ottimizzazione della lunghezza del mangime.

• Bilanciare l'asta di perforazione più lunga possibile rispetto ai vincoli di direzione.

• Avanzamenti più lunghi danno progressi più profondi per round.

• I feed più brevi consentono la navigazione attraverso passaggi trasversali stretti.

• Considera gli avanzamenti telescopici per dimensioni variabili della deriva.

Portante e articolazione

Non ignorare il design del telaio. Enfatizza lo sterzo articolato al centro per la massima mobilità. I robusti assali per carichi pesanti gestiscono senza sforzo pavimenti irregolari. Sono necessarie anche configurazioni stabili dei martinetti idraulici. L'attrezzatura deve rimanere completamente rigida durante le operazioni di perforazione. Qualsiasi vibrazione del telaio si trasferisce direttamente alla batteria di perforazione. Questa vibrazione distrugge la precisione della perforazione e danneggia le guarnizioni interne.

4. Sistemi di controllo, automazione e sicurezza degli operatori

Le normative moderne e le esigenze operative richiedono controlli avanzati. È necessario bilanciare la capacità tecnologica con l'usabilità pratica. Un sistema complesso fallisce se gli operatori non possono utilizzarlo.

Comandi idraulici ed elettroidraulici

I tradizionali sistemi idraulici diretti rimangono popolari nelle aree remote. I meccanici li trovano molto più facili da risolvere. Tollerano eccezionalmente bene gli ambienti sporchi. I sistemi elettroidraulici avanzati offrono una precisione di gran lunga superiore. Regolano dinamicamente i parametri di perforazione in base al feedback della roccia. Tuttavia, richiedono il supporto di un tecnico specializzato. Richiedono inoltre ambienti di manutenzione puliti per proteggere i sensori sensibili.

Predisposizione per automazione e teleremoto

Valuta attentamente le funzionalità di automazione integrate prima dell'acquisto. Il mantenimento automatico del parallelo dei fori garantisce profili perfetti del tunnel. La sincronizzazione della percussione dell'avanzamento prolunga significativamente la durata dei consumabili. Cerca la compatibilità del software del piano di perforazione integrale. È possibile caricare piani di perforazione digitali direttamente sull'impianto. Ciò elimina le congetture dell'operatore. Riduce notevolmente i costosi sovrascasso e sottoscarico.

Conformità ed ergonomia

La sicurezza dell'operatore rimane assolutamente non negoziabile. Garantire l'inclusione di cabine FOPS e ROPS certificate ISO. Le strutture protettive contro la caduta di oggetti salvano quotidianamente vite umane negli ambienti sotterranei. Valutare sistemi di isolamento acustico e di climatizzazione. Prestare molta attenzione allo smorzamento delle vibrazioni. La fatica dell'operatore distrugge attivamente la produttività. Un operatore a proprio agio perfora più metri per turno in sicurezza. Inoltre commettono meno errori costosi.

5. Realtà di implementazione e cicli di vita delle apparecchiature

L’impiego di macchinari complessi porta con sé realtà operative nascoste. È necessario pianificare la gestione del ciclo di vita e gli ostacoli alla distribuzione. Una pianificazione inadeguata distrugge l’efficienza operativa.

Accessibilità alla manutenzione

I meccanici necessitano di un facile accesso ai punti di manutenzione quotidiana. Valutare la disposizione delle valvole idrauliche e degli armadi elettrici. La funzionalità a livello del suolo previene le cadute. Accelera notevolmente i controlli di routine. Se i meccanici devono scavalcare parti in movimento, la manutenzione ordinaria ne risentirà inevitabilmente. Gli impianti di perforazione ben progettati raggruppano i punti di servizio per rapidi cambi di turno.

Ciclo di vita e materiali di consumo del Drifter

Considerare la durata di vita prevista delle guarnizioni drifter. I componenti interni si usurano in modo prevedibile in base alle ore di impatto. Definisci i tuoi programmi di manutenzione in base agli orari di funzionamento standard prima delle ricostruzioni obbligatorie. Le ricostruzioni proattive prevengono guasti catastrofici a metà turno. Tieni traccia diligentemente delle tue ore di percussioni. Il funzionamento con guarnizioni usurate consente l'ingresso di acqua nel sistema idraulico, causando danni ingenti.

Rischi di formazione e adozione degli operatori

L’implementazione di apparecchiature altamente automatizzate richiede una formazione approfondita della forza lavoro. Inizialmente gli operatori devono affrontare una curva di apprendimento ripida. Gli impianti ad alta tecnologia spesso non riescono a raggiungere gli obiettivi di produzione se le squadre rifiutano la tecnologia. Gli operatori potrebbero bypassare i sistemi automatizzati per eseguire controlli manuali familiari. Investi molto nella formazione al simulatore. Imporre orientamenti guidati dai fornitori prima che la macchina vada in clandestinità.

Supporto ai fornitori e catena di fornitura

La macchina più avanzata si guasta se i pezzi di ricambio restano a distanza di settimane. Valutare attentamente gli accordi sul livello di servizio OEM. Controlla le scorte di ricambi locali e la vicinanza del magazzino. Valutare le loro capacità diagnostiche remote. Forti catene di fornitura garantiscono una produzione continua. Dovresti rivedere il impianto di perforazione del fronte sotterraneo specifiche e manuali di manutenzione forniti dal fornitore per garantire che soddisfino i requisiti di supporto locali.

Conclusione

La scelta del giusto jumbo di perforazione per lo sviluppo richiede un attento bilanciamento. È necessario valutare le condizioni della roccia rispetto alle dimensioni del tunnel e alla preparazione tecnologica. Inizia restringendo il campo in base all'impronta. Le dimensioni del trasportatore e il numero dei bracci determinano la compatibilità di base. Successivamente, esamina attentamente le capacità del drifter per adattarle alla durezza della tua roccia. Infine, convalida il supporto del fornitore locale e la disponibilità dei pezzi di ricambio. Incoraggiamo fortemente gli acquirenti a richiedere una valutazione personalizzata del sito. Chiedi ai team di ingegneri di analizzare i tuoi profili di deriva prima di rilasciare una RFP. Una corretta valutazione anticipata garantisce una maggiore produttività. Garantisce rotte più sicure e tassi di avanzamento prevedibili per tutta la vita della tua mina.

Domande frequenti

D: Qual è la differenza tra un jumbo di perforazione di sviluppo e un impianto di perforazione per fori lunghi?

R: I Jumbo gestiscono l'avanzamento orizzontale della faccia e il tunneling. Praticano fori paralleli nella faccia per estendere la deriva in avanti. Gli impianti di perforazione per fori lunghi gestiscono la perforazione di produzione verticale o a ventaglio. Li utilizziamo principalmente nelle fermate per far esplodere grandi volumi di minerale dall'alto o dal basso.

D: Quando è sufficiente un jumbo di perforazione a braccio singolo per le operazioni sotterranee?

R: Si rivela ideale per derive tipicamente inferiori a 3x3 metri. L'estrazione delle vene strette fa molto affidamento su di loro. Si adattano anche alle operazioni in cui la mobilità estrema e la rapidità di installazione superano la necessità di un volume di perforazione elevato.

D: Come valuto il ROI su un impianto di perforazione frontale automatizzato o manuale?

R: Concentrarsi sulla riduzione di sovra e sotto rottura. Gli impianti automatizzati seguono con precisione i piani digitali, ottimizzando l'utilizzo esplosivo. Si nota anche una maggiore durata dei consumabili grazie alla pressione di alimentazione ottimizzata. Mentre i costi iniziali di CapEx e di formazione dei tecnici aumentano, la riduzione degli errori degli operatori li compensa rapidamente.

D: Qual è l'intervallo di manutenzione tipico per il drifter idraulico su un jumbo?

R: I dati di riferimento del settore suggeriscono sostituzioni minori delle guarnizioni tra le 400 e le 600 ore di percussione. Le revisioni importanti avvengono generalmente tra le 1.200 e le 1.500 ore. Tuttavia, l’abrasività delle rocce locali distorce fortemente questi numeri. Condizioni altamente abrasive possono facilmente dimezzare questi intervalli.
